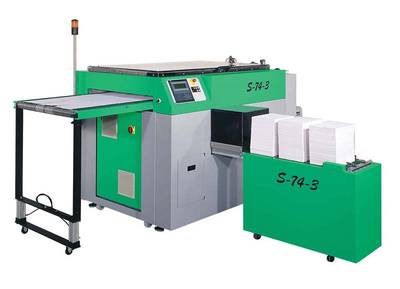

S-52-2 / S-74-3

Multifunktionale Stapelauslagen für unterschiedliche Materialien wie Papier oder Selbstklebeprodukte (Etiketten). Adaptierbar an nahezu alle Druckmaschinen.

Highlights

  • Stapel- und Zählauslage für Stapelproduktion von 6" bis 13"
  • Prozesssichere Produktionsgeschwindigkeiten bis 350 m/min. (DIN A4)
  • Schuppenstromunterbrechungsfreies Stapelwechselsystem
  • Hoher Bedienkomfort
  • Kürzeste Umrichtzeiten dank werkzeugloser Formatumstellung
  • Fahrbar auf Rollen, einfach versetzbar
  • Pneumatische Geradestosser mit integrierter Blasluft
  • Optional mit Kartoneinschiesser S-52-2-CI, respektive S-74-3-CI

Stapelproduktion

Während dem schuppenstromunterbrechungsfreien Stapelwechsel erfassen 4 einzeln verstellbare Greiferzangen die einlaufenden Bogen und bilden eine Lücke zum Einfahren des Aufnahmerechens. Diese Funktionsweise garantiert eine hohe Produktionssicherheit bei Geschwindigkeiten bis zu 350 m/min. (DIN A4). Bei der dreiströmigen Auslage S-74-3 ist der Einteilungsraster für den Aufnahmerechen konstruktiv so ausgelegt, dass die Rechenstäbe passend für die Produktion von 3 x A4 und zweimal 8⅓ " x 332 mm sind.

Übernahmeband

Das mit Rundbändern, Getriebemotor und Hubeinheit ausgerüstete Übernahmeband mit einer Aufnahmekapazität von vier A4 Stapeln erleichtert das Handling dank ergonomischer Arbeitshöhe von 860 mm. Das Stapelübernahmeband wird wahlweise in Links- oder Rechtsausführung geliefert und im 90°-Winkel zur Papierlaufrichtung installiert.

Zählen - Stapeln - Kartoneinlage: S-52-2-CI / S-74-3-CI

Die Sonderausführungen S-52-2-CI / S-74-3-CI mit integriertem Blatt-Kartoneinleger eröffnen neue Möglichkeiten in der Produktgestaltung und dem Herstellungsprozess. In einem Arbeitsgang werden Zwischenblätter oder Unterkartons in zu wählenden Blattintervallen in den Papierstapel eingelegt. Die "Pick and Place" Anleger wurden eigens für die S-52-2 und S-74-3 Auslage entwickelt. Die Zwischenblätter/Kartons können ein Grammgewicht von 80 – 1'000 g/m2 aufweisen und in Nutzen von 1-3 dem Stapel zugeführt werden.

Statische Verblockung

Formate unter 10" Abschnittlänge, gestrichene Papiere und Grammgewichte unter 60g/m2 haben in der Regel wenig Adhäsion und neigen zum Verschieben während der Stapelbildung, insbesondere dem Weitertransport.

S-52-2 / S-74-3

Die statische Verblockungseinheit garantiert ein kompaktes Verschieben des Stapels bei Weitertransport, z.B. in die SOLLAS 20, die ATS-US-2000 AB Transit oder die Universa 400 NT.
